CAD如何使用陣列命令AR寫弧形文字

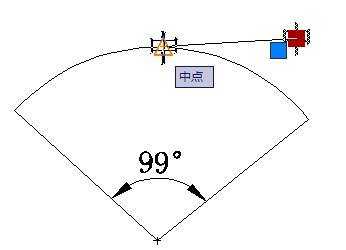

如何畫一個圓心角為99度的弧，用單行文字命令DT創建文字“中”，把文字的對正樣式改為正中，鼠標左鍵點擊文字的中間夾點，用M命令把文字移動到弧度中點上，然后再把文字垂直往上移動到弧上。

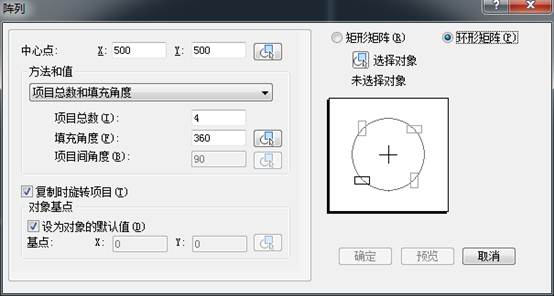

使用陣列命令AR，選擇弧的圓心（中心點為弧的圓心），輸入項目總數和填充角度（如下圖所 示），下圖右上角有“選擇對象“按鈕，鼠標點擊“選擇對象”按鈕，然后點擊“確定”。

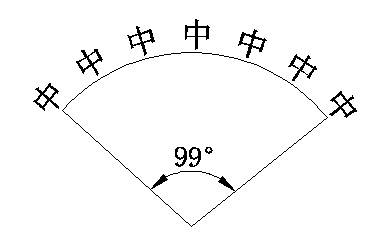

陣列完成后，文字實現了以下圖的陣列
使用旋轉命令RO把已上圖示到6個文字旋轉至下圖所示的位置，然后鼠標左鍵雙擊文字，修改文字內容。
修改好的文字如下圖所示。
