CAD怎么使用夾點調整圖形?
在繪制平面圖時我們經常需要調節圖形的大小、線段的長短等基本的調整，CAD中想要調整圖形，該怎么調整呢？下面我們就來看看使用CAD來調整夾點的教程。

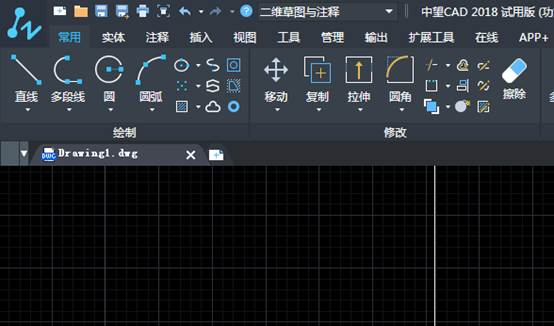

1、打開中望CAD軟件，進入操作界面，如圖所示：

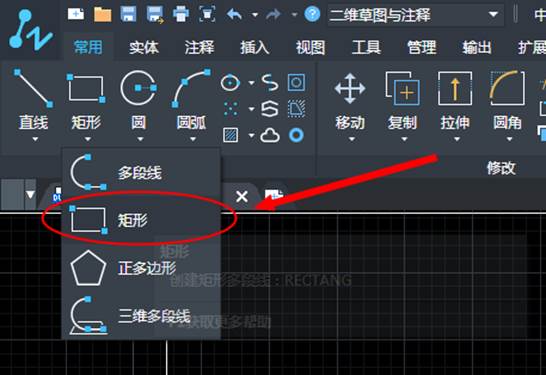

2、在該界面內找到矩形命令，如圖所示：

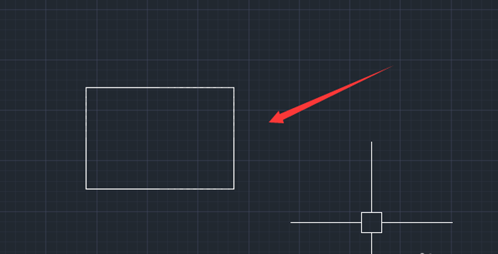

3、選擇矩形命令，在工作區繪制一個矩形，如圖所示：

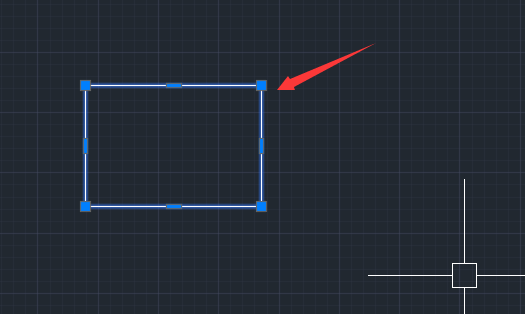

4、選擇我們剛剛繪制的矩形，如圖所示：

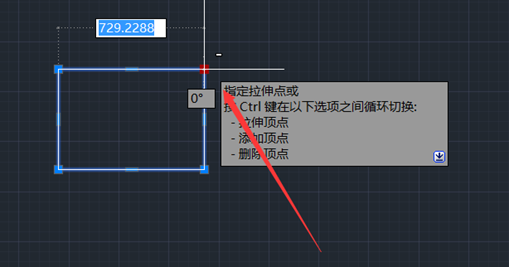

5、選擇矩形后，在矩形上就出現了夾點，我們選擇任意的一個夾點，其顏色就變成了紅色，如圖所示：

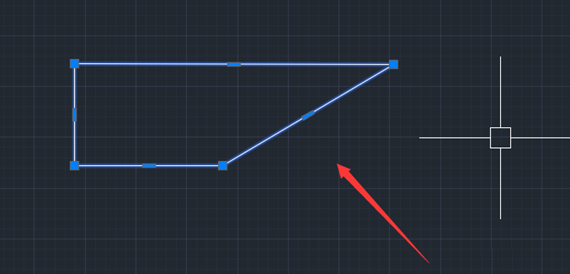

6、選擇夾點后，移動鼠標到我們需要的位置，可以看到我們的圖形就發生了變化，如圖所示：
這就是夾點調整圖形的步驟，希望大家喜歡！
