為什么CAD填充無法修剪

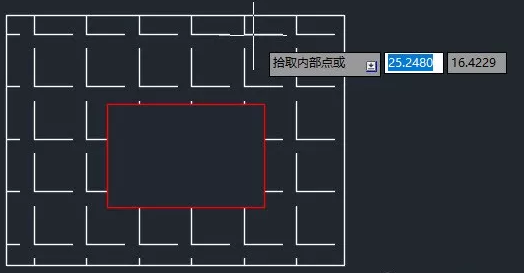

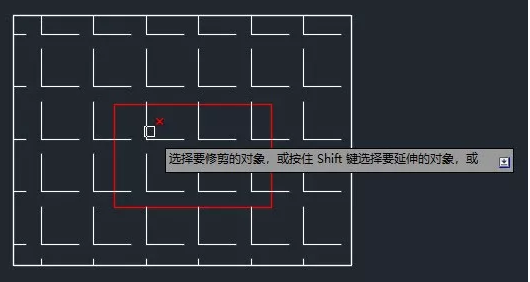

有時我們創建完填充后發現對填充圖案不滿意，中間想要裁掉一塊，就可以用修剪功能。CAD填充是支持修剪的，但有時候操作的時候卻發現修剪不成功，比如想在一個矩形填充中間摳掉一個小的矩形，卻發現修剪后沒有效果，如下圖所示。

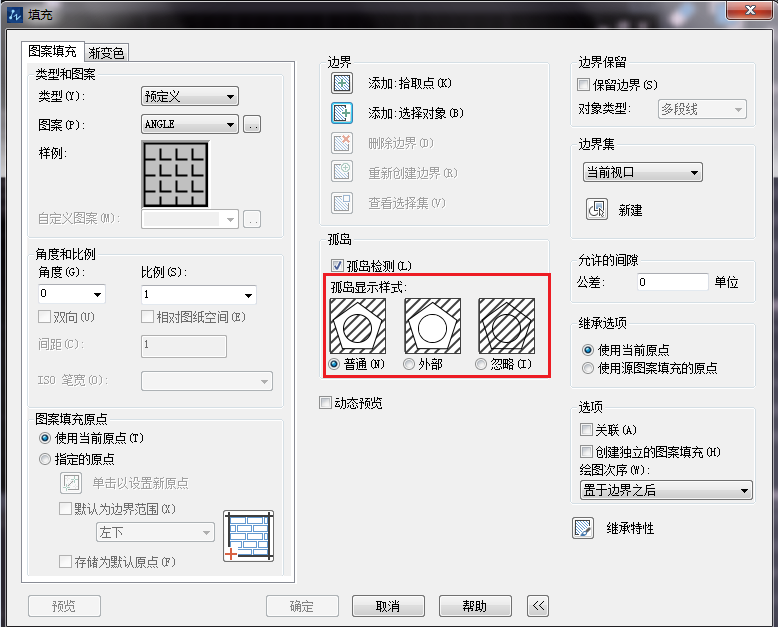

出現上述情況，并不是你的CAD出現問題了，而是填充的孤島顯示樣式被設置成了“外部孤島檢測”或者“忽略孤島檢測”，只需要將孤島檢測設置為“普通孤島檢測”即可，如下圖所示。
調整了孤島檢測方式后，發現填充確實被修剪了，只是中間的孤島沒有顯示出來。
其實如果我們創建填充的時候就已經畫了這兩個矩形，用“外部孤島檢測”方式，在兩個矩形間拾取點，得到的效果跟我們前面修剪是一樣的，如下圖所示。
