CAD中如何利用凍結視口創建不同的布局圖

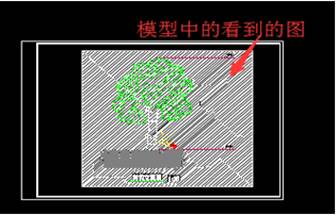

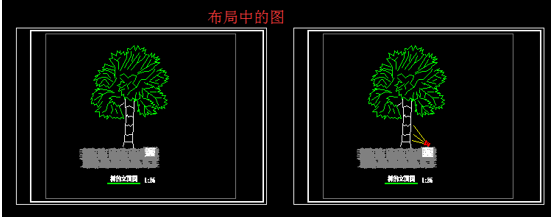

你有沒有遇到過這樣的情況，拿到一張圖紙，打開后，模型中是一張由各種圖重疊起來的很混亂的圖紙。但在布局中，你可以看到他們一一整齊地出現在每個視口中。這是利用CAD凍結視口創建不同的布局圖來實現的。舉個簡單的例子，如下圖。（其中，燈具和標高所在圖層為“燈具”，填充所在圖層為“填充”）。
如上就是通過選擇凍結視口實現的，具體操作如下。

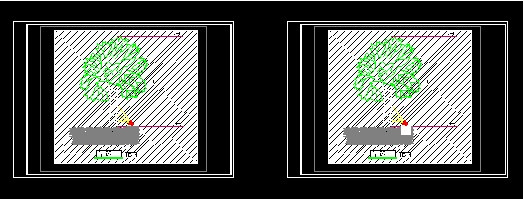

1、 我們在布局中建立兩個視口，如下圖。

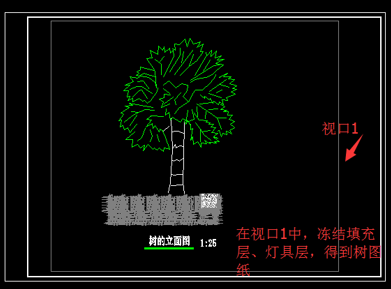

2、回到模型，輸入快捷鍵LA，打開圖層管理器，“燈具”圖層后只有一個新視口凍結。回到布局，雙擊進入視口1，輸入LA，打開圖層管理器，你會看到燈具圖層多了一個“視口凍結”，關閉它。同理操作“填充”圖層。那么會得到視口1中的只有一顆樹的圖紙。

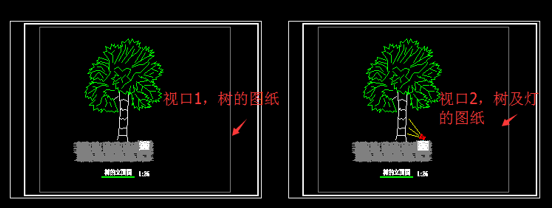

3、同理操作視口2，只凍結“填充”層，便會得到樹及燈具同時存在的圖紙，視口1及視口2如下圖所示。
