CAD怎么計算不規則圖形周長

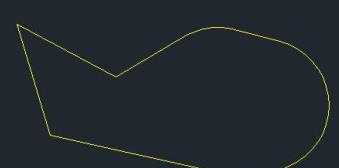

1、首先打開一個不規則的圖形作為示例。
2、輸入PE命令。
3、按照命令行提示輸入M。

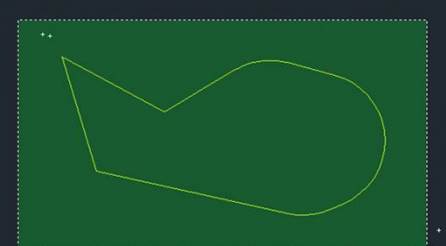

3、在圖形區域選擇圖形并確認。
4、命令欄會顯示是否將直線、圓弧和樣條曲線轉化為多段線，默認的是Y，即YES，直接確認。
5、輸入合并命令 “J”，確認。
6、選擇圖形并打開特性工具欄，就可以看到該不規則圖形的周長。
