CAD標注怎么用建筑標記代替箭頭
在CAD繪圖中，不同的行業有些設置是不一樣的，比如標注。在機械制圖中，標注尺寸線使用箭頭來指向尺寸界線，但是在建筑制圖中一般用斜的短線即建筑標記來指向尺寸界線，一般在使用CAD進行繪圖時，標注默認使用箭頭來指向尺寸界線，那怎么用建筑標記代替箭頭呢？

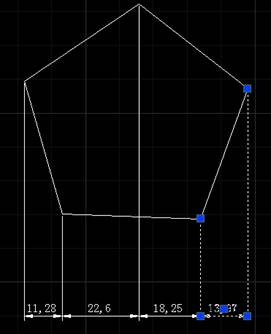

1、下圖中均為實心閉合的箭頭，點擊想要修改的尺寸標注，打開特性對話框。

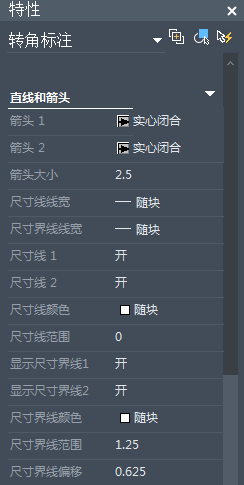

2、找到特性對話框中的【直線和箭頭】。

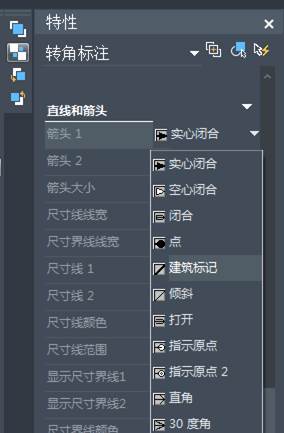

3、將箭頭1和箭頭2修改為建筑標記。

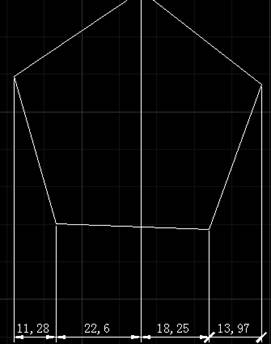

4、標注修改完成，實心閉合的箭頭修改為建筑標記。
