CAD機械制圖形位公差標注技巧

一幅機械CAD圖紙中如果沒有任何標注，那么可以說這幅圖紙是不完整的，因此也不會給看圖紙的人一目了然的清晰感，而適當合理的標注可以傳達出更精確的信息或數據。圖紙中的標注包含尺寸標注、公差標注、各種符號標注等，如果用非專業的CAD設計軟件來完成這些標注的話，將是一件非常麻煩的事情，而且會大大延長整個產品的設計周期。中望CAD的形位公差標注功能匯集了各種標注，快速生成標注符號，滿足設計的需求。

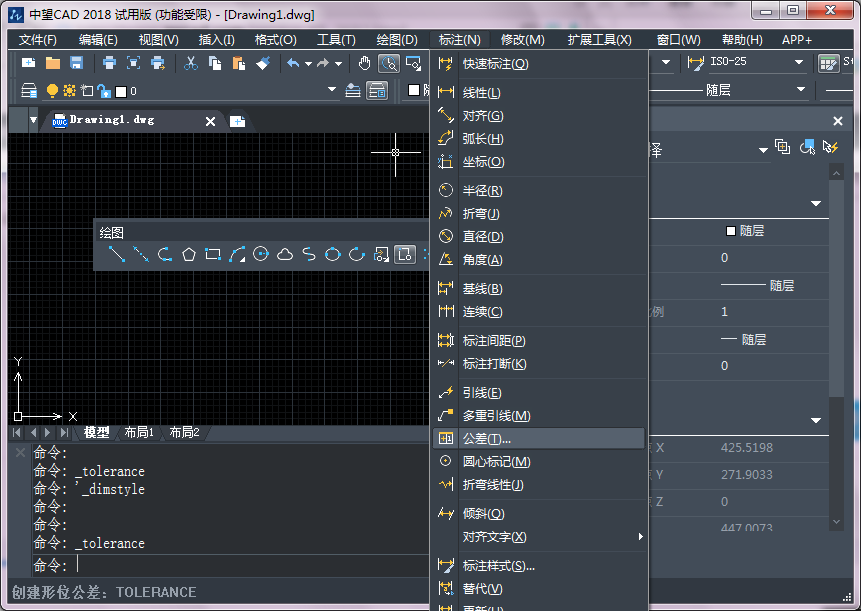

啟動形位公差，可以按照這兩種方法：一是在命令行輸入TOLERANCE并按回車鍵確認；二是在頂部菜單欄中選擇【標注】|【公差】。如下圖所示。

執行形位公差命令后，系統會自動彈出一個對話框，可以對公差標注的各項參數進行設置。

對于公差代號的選擇，以及各種等級基準的設置，我們以一個圓為例，選擇圓度做為它的公差代號，給它添加一個公差等級一，基本尺寸100，公差說明設置為兩個，解釋說明中為圓度；當然還可以給它添加其它的公差代號，例如新建一個直線度，最后選擇其引出方式無法順利引出線，當所有條件設置好后，在預覽區中觀察一下，在將其輸出到軟件中來。總之，使用中望CAD的形位公差功能可以極大的滿足設計師的在標注上的需求，大大縮短設計周期。
