CAD延伸對象命令的使用技巧

CAD延伸命令用于將對象延伸至指定的邊界上，用于延伸的對象則包括直線、圓弧、橢圓弧、非閉合的二維多段線和三維多段線以及射線等等。在延伸對象時，也需要為對象指定邊界。制定邊界時有兩種情況，一種是對象被延長后與邊界存在一個實際的交點，另一種就是與邊界的延長線相交于一點。調用延伸命令的方法有以下幾種：

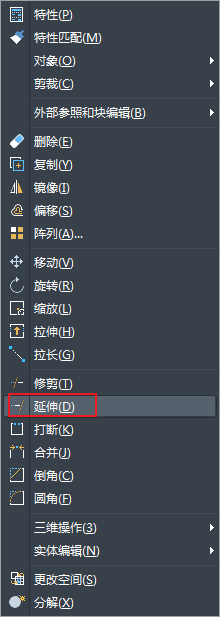

執行【修改】——【延伸】命令。

單擊【修改】工具欄中的延伸按鈕  。以及在命令行輸入EXTEND或者EX然后按enter鍵。

注意：在選擇延伸對象時，需要在靠近延伸邊界的一端選擇延伸的對象，否則對象將不被延伸。

【關于“隱含交點”】

所謂“隱含交點”，是指邊界與對象延長線沒有實際的交點，在邊界被延長以后，與對象延長線存在一個隱含交點。對隱含交點下的圖線進行延伸時，需要更改默認的延伸模式，即將默認模式更改為“延伸模式”。其中的“邊”選項用來確定延伸邊的方式。其中，【延伸】選項將使用隱含的延伸邊界來延伸對象，而實際上邊界和延伸對象并沒有真正相交，CAD軟件會假想將延伸邊延長，然后再延伸；【不延伸】選項確定邊界不延伸，而只有邊界與延伸對象真正相交后才能完成延伸操作。
