CAD樣條曲線及其選項設置
CAD中的樣條曲線命令用于繪制由某些數據點或控制點擬合生成的光滑曲線，所繪制的曲線可以是二維曲線，也可以是三維曲線。執行該命令的方式是單擊繪圖工具欄中的按鈕，或在命令行中輸入SPLINE或者簡寫SPI后按回車鍵。

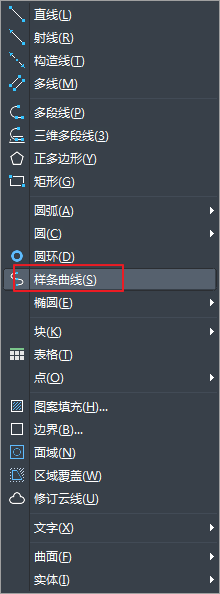

當然也可以在菜單欄中選擇【繪圖】——【樣條曲線】。
在執行了樣條曲線的命令之后，命令行提示中還會包括以下選項。
【對象】選項：用于將樣條曲線擬合的多段線轉變?yōu)闃訔l曲線。當激活此選項后，如果用戶選擇的是沒有經過【編輯多段線】命令擬合的多段線，則系統將無法轉化選定的對象。
【閉合】選項：用于繪制閉合的樣條曲線。當激活此選項后，中望CAD將使樣條曲線的起點和終點重合，并且共享相同的頂點和切向，此時系統只提示一次讓用戶給定切向點。
【擬合公差】選項：用于控制樣條曲線對數據點的接近程度。擬合公差的大小直接影響到當前圖形，公差越小，樣條曲線越接近數據點。如果公差為0，則樣條曲線通過擬合點；如果公差大于0，將使樣條曲線在指定的公差范圍內通過該擬合點。
