使用中望CAD的追蹤功能可以追蹤定位對象特征之外的點。常用的追蹤功能有“正交追蹤”、“極軸追蹤”、“對象追蹤”和“捕捉自”這4種。下面小編來具體介紹這四種追蹤功能，包括其用途和啟動方式，希望能夠幫到需要了解的朋友。

【正交追蹤】

“正交追蹤”功能用于將光標強行地控制在水平或垂直方向上，以繪制水平和垂直的線段。使用“正交追蹤”功能主要有以下幾種啟動方式：

1.單擊狀態欄中的正交模式按鈕。

2.按快捷鍵F8。

3.在命令行輸入ortho之后按回車鍵。

“正交追蹤”功能可以控制4個角度方向，向右引導光標，系統將定位0°方向；向上引導光標，系統將定位90°方向；向左引導光標，系統將定位180°方向；向下引導光標，系統將定位270°方向。

【極軸追蹤】

“極軸追蹤”功能用于根據當前設置的追蹤角度，引出相應的極軸追蹤虛線追蹤定位目標點，可以通過單擊狀態欄中的按鈕，或按F10鍵來啟動。

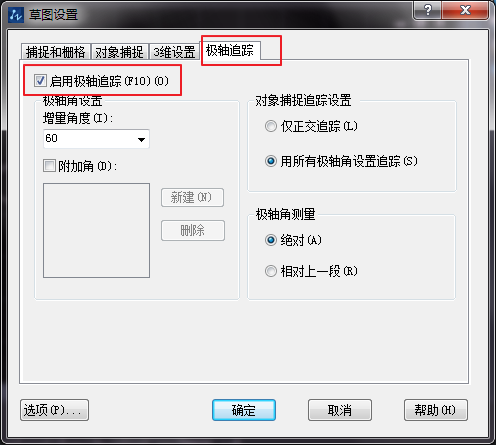

也可以執行【工具】——【草圖設置】命令，在打開的對話框中展開極軸追蹤選項卡，然后選擇【啟用極軸追蹤】復選框。

“正交追蹤”與“極軸追蹤”功能不能同時打開，因為前者是使光標限制在水平或者垂直軸上，而后者則可以追蹤任意方向矢量。

【對象追蹤】

以對象上的某些特征點作為追蹤點，引出向兩端無限延伸的對象追蹤虛線，在此追蹤虛線上拾取點或輸入距離值，即可精確定位到目標點?？梢酝ㄟ^點擊狀態欄上的圖標按鈕或按F11鍵，也可以在【草圖設置】對話框中進行設置，這里不再贅述?！皩ο笞粉櫋惫δ苤挥性凇皩ο蟛蹲健焙汀皩ο笞粉櫋惫δ芡瑫r打開的情況下才可以使用，而且只能追蹤對象捕捉類型中設置的自動對象捕捉點。

【捕捉自】

該功能是借助捕捉和相對坐標定義窗口中相對于某一捕捉點的另外一點。使用該功能時需要先捕捉對象特征點作為目標點的偏移基點，然后再輸入目標點的坐標值。
