CAD繪制正等軸測圖的操作步驟

大家在用中望CAD繪制軸測圖時，模型上的平行面輪廓一般只需要繪制一次，然后利用【復制】命令沿軸測軸方向來進行復制即可，這樣可以迅速地繪制相同的圖形結構。下面的內容小編將通過一個實例來演示正等軸測圖的繪制，包括正等軸測圖中的直線、圓、圓弧、尺寸標注等等。

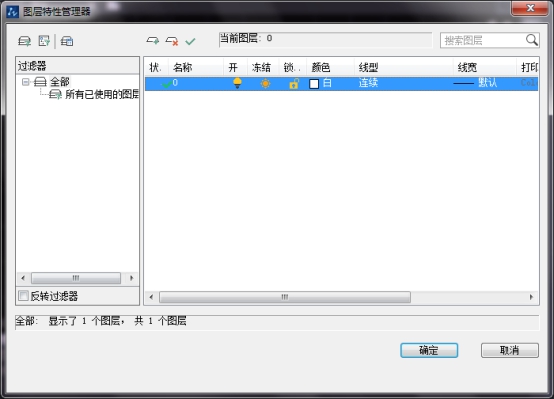

首先啟動中望CAD，新建圖形文件，設置圖幅。調用LA命令，新建輪廓線、中心線和尺寸線圖層，并設置相應的線型和顏色。

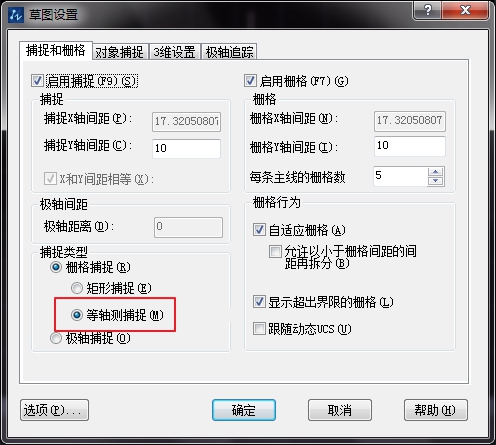

調用草圖設置命令dsettings，在對話框中單擊捕捉和柵格選項卡，在捕捉類型選項組中選取等軸測捕捉。

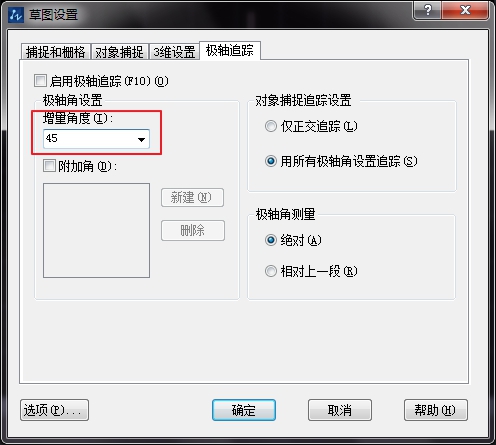

啟動等軸測模式，并將極軸的追蹤增量角度設置為30.

單擊點亮狀態(tài)欄中的極軸按鈕，對象捕捉按鈕與對象捕捉追蹤按鈕，按F5，將等軸測平面切換至上等軸測平面，將中心線層置為當前圖層。點擊構造線按鈕，繪制輔助線。

同樣按F5切換至右等軸測平面，將輪廓線層切換置為當前圖層。調用直線命令，繪制端面輪廓線，調用橢圓命令，繪制端面輪廓上的圓，然后用修剪命令來修剪圖形。用復制命令將端面輪廓沿150度幾號走方向復制移動50，然后調用直線命令連接輪廓端點，并調用修剪和擦除命令來修改圖形。同樣的餓方法繪制地面輪廓上的圖形并進行修改。

調用復制命令，將平行于y軸的輔助線沿90度極軸方向復制移動50，并復制生成的直線切換到中心線層，調用橢圓命令繪制直徑為18和30的兩個等軸測圓，并沿330度極軸復制移動橢圓。接下來繪制地面輪廓交點與圓的切點的連線并修剪。同樣繪制出中部平面輪廓以及四個菱角上的倒槽。

最后，用修剪和擦除命令來修剪整個圖形，并設置適當?shù)奈淖謽俗⒑蜆邮綐俗ⅰ＿@樣就完成了正等軸側圖形的標注。
