大家應該知道，角度圖形一定是需要標注尺寸的，也就是說要把它的角度標出來，而CAD就可以完成角度的標注。前面小編已經發布了標注長度、半徑等等的方法，相信大家對標注已經不陌生。那么今天就來介紹一下如何在CAD中標注角度圖形吧。

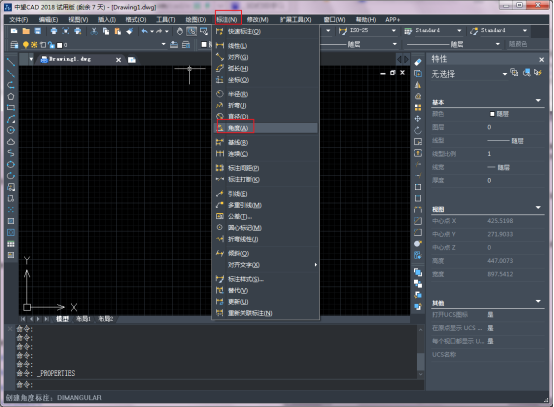

第一步，選擇【標注】——【角度】，或者在命令行輸入dan然后回車，調出角度標注的命令。
第二步，選擇角度命令之后，就可已根據提示點擊第一條直線或者弧線，再如圖所示點擊水平線。

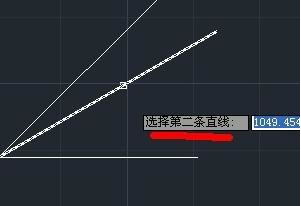

然后點擊角度的另外一條邊。
接下來將鼠標光標拖出角度的尺寸線，點擊確認其位置，就完成了角度標注的工作。
