當設置了某些捕捉選項并打開了對象捕捉后，在繪圖或編輯圖形時，當提示定位點或距離參數時，光標在靠近圖形對象的邊界或頂點時，在滿足條件的特征點處就會出現捕捉標記，此時單擊就可以將坐標定位到捕捉標記出現的位置。
十字光標距離圖形多遠就能進行捕捉，或者捕捉的靈敏度是由什么控制的呢？這個靈敏度是由捕捉靶框的大小決定的，也就是只要圖形上任意一條邊或一個點在捕捉靶框內，就可以被捕捉到。

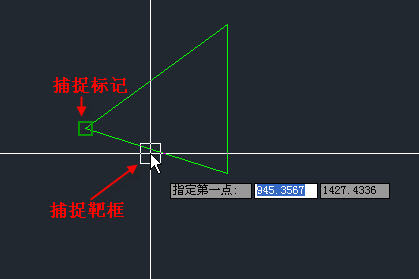

在CAD早期版本，捕捉靶框是直接顯示的，你可以清楚看到捕捉靶框的大小和效果。可能是設計人員反應捕捉靶框顯示會影響捕捉操作吧，在CAD高版本，捕捉靶框默認是不顯示的，但它作用是不變的。如果捕捉靶框顯示出來，應該是這樣的，如下圖所示。

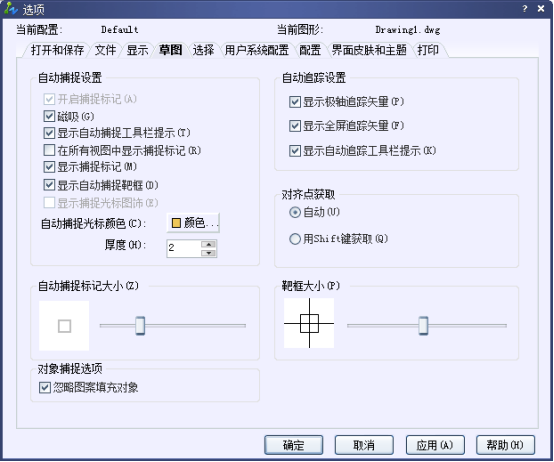

捕捉靶框的大小和是否顯示都可以在“選項”對話框中設置，如下圖所示。
在對話框中利用滑塊來調整可以很直觀地看到靶框大小，捕捉靶框的大小同樣也可以通過系統變量：APERTURE來控制，默認大小是10個像素。這只是一個對于大多數人能接受的設置，但對于你不一定是最佳設置。你如果想找一個最適合你的配置，可以先打開捕捉靶框的顯示（系統變量APBOX，設置為1為顯示），嘗試用不同大小的捕捉靶框在你的圖紙中進行捕捉操作，根據自己的感覺來決定是否需要調整捕捉靶框大小。
