在繪圖的時候，常碰到諸如描述設計組件、車間和生產注意事項此類令人心煩的問題，CAD提供一些文字輸入命令和工具（包括拼寫檢查），通過它們可以減少單調的書寫文字的工作，節約時間。

文字是用來標明圖紙中零件的組成以及制造和生產所需的車間或場地的注釋。CAD提供了大量的文字字體，文字可以被拉伸、壓縮、傾斜、鏡像，甚至還可以根據字形進行豎排。每個文本字符串均可以縮放、旋轉或根據需要對正。需要提醒的是CAD把一個字符串(一行文字中的所有字符)認為是一個單獨的對象。

1、繪制文字

創建單行文字：TEXT命令

TEXT命令用于按當前的文字樣式在圖形中輸入文字，并可根據需要修改當前文字的樣式。

·創建多行文字: MTEXT命令

CAD提供了MEXT命令用于以段落方式“處理”文字。段落的寬度是由指定的矩形框決定。這樣就可以很容易地將繪制的文本作為一個整體，用左、右、中對正方式進行自動排版。每個多行文字段無論包含多少字符，都被認為是一個單個對象。文字邊界盡管不顯示，但也作為對象要素的一部分保存。

·特殊的文本字符與符號選項

特殊的文本符號除了可以通過“多行文字編輯器”對話框輸入外，還可以通過控制字符方式輸入。輸入特殊文本字符時控制字符均以兩個百分號開始（%%），然后輸入控制符。

2、文字編輯

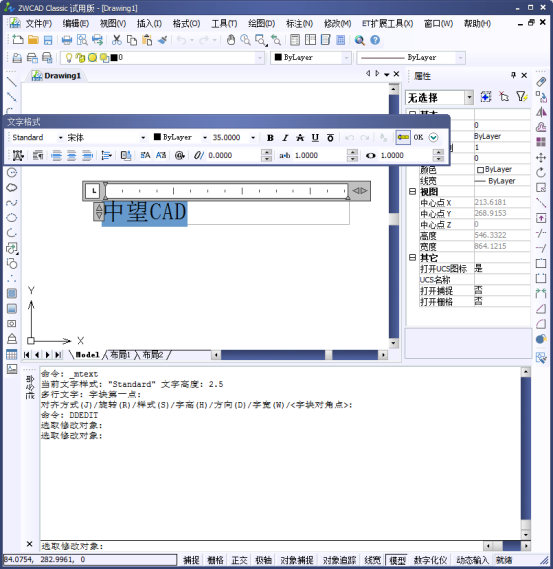

·DDEDIT命令

用于修改文字和屬性。屬性是與塊相關聯的文字信息。

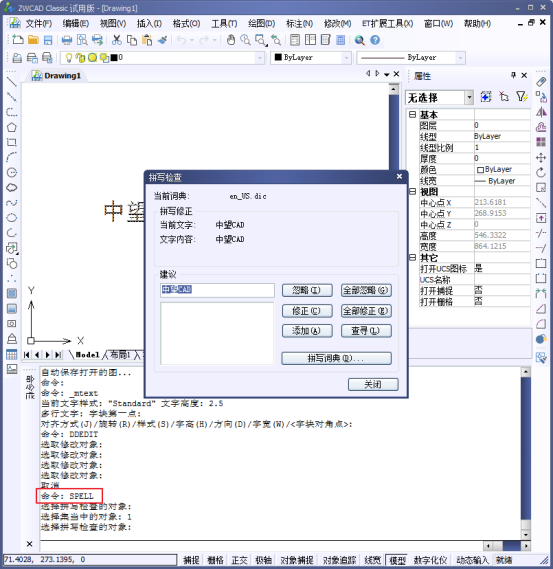

·拼寫檢查

SPELL命令用于檢查用TEXT或MTEXT命令輸入的文字的拼寫錯誤

·控制文字的顯示

對于TEXT和MTEXT命令，QTEXT命令是非常有用的，它用于減少圖形重畫或重生成的時間。對包含很多文字和很多屬性信息的圖形來說，重生成的時間是影響繪圖速度的重要因素。使用QTEXT命令，文字將被矩形框代替，重生成這些矩形框比重生成原有文字要節省很多時間。如果圖形中包含大量的文字和屬性，建議將QTEXT設置為打開狀態。當然在繪圖輸出之前或檢查文字的拼寫時，需將QTEXT設置為關閉狀態，此時將自動執行重生成命令。

3、創建和修改文字樣式

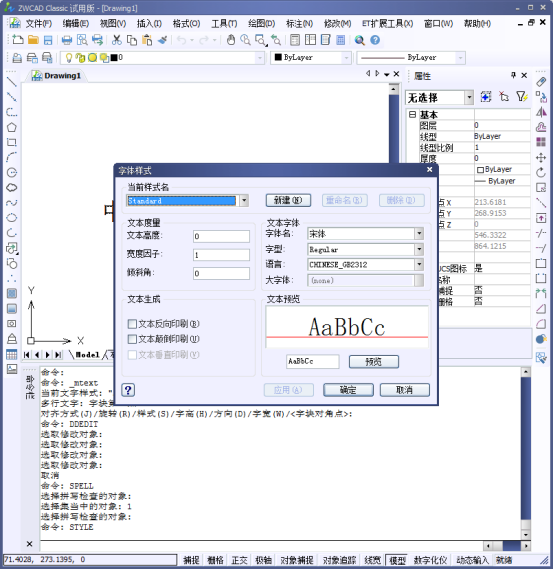

·STYLE命令功能

TEXT和MTEXT命令的“文字樣式”選項用于控制字符與符號的顯示方式，而不能用于調整字高、傾斜和旋轉角度。要在TEXT和MTEXT命令的“文字樣式”選項中選擇一種文字樣式，那么這種文字樣式必須先用STYLE命令定義。換句話說，就是STYLE命令用于創建新文字樣式或修改已有的文字樣式，而TEXT和MTEXT命令的“文字樣式”選項只能用于從已有的文字樣式中選擇一種文字樣式。

以上。
