1.系統變量的作用和類型，

在CAD中提供了各種多樣的系統變量（SYSTEM VARIABLES），用于儲存操作環境設置圖形信息和一些命令的設置（或值）等。利用系統變量額可以顯示當前的狀態，也可以控制CAD的某些功能和設計環境、命令的工作方式。

系統變量通常有6-10個字符長度縮寫名稱，且都有一定的類型：整數型、實數型、點開關或者文本字符串等。

有些系統變量具有只讀屬性，用戶只能查看而不能修改制度變量。而對于沒有只讀屬性的系統變量，用戶可以在命令行中輸入系統變量名或者使用SETVAR命令來改變這些變量的值。

2.系統變量的查看和設置

通常一個系統變量的曲子都可以通過相關的命令來改變。例如，當時用DIST命令查詢距離時，制度系統變量DISTANCE將自動保持最后一個DIST命令的查詢結果。除此之后，用戶可以通過如下的兩種方式查看和設置系統變量：

（1）在命令提示下，輸入系統變量名稱并按【Enter】鍵確定。對于只讀變量，系統將顯示其變量值。而對于非制只讀變量，系統在顯示器變量值的同時還允許用戶輸入一個新值來設置改變量。

（2）使用SETVAR命令來制定系統變量。對于制度變量，系統將顯示其變量值。而對于非只讀變量，系統在顯示器變量值的同時還允許用戶輸入一個新值來設置該變量。

SETVAR命令不僅可以對指定的變量進行查看和設置，還使用“？”選項來查看全部的系統變量。此外，對于一些系統命令相同的變量，如AREA等只能用SETVAR來查看。

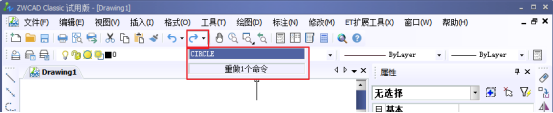

在CAD中，菜單欄命令、工具按鈕、命令和系統變量大都是相互對應的?？梢赃x擇某一菜單命令，或單擊某個工具按鈕，或在命令行中輸入命令和系統變量來自星相應命令。

可以說，命令是CAD繪制和編輯圖形的核心。

3.使用系統變量

在CAD中，系統變量用于控制某些功能和設計環境、命令的工作方式，它可以打開或者關閉捕捉、柵格或者正交等繪圖模式，設置默認的填充圖案，或儲存當前圖形和CAD的配置有關的信息。

系統變量通常是一個6-10個字符長度縮寫名稱。許多系統變量有簡單的開關設置。例如：GRIDMODE系統變量用來顯示或關閉柵格，當命令行的“輸入GRIDMODE的新值<1>:”儲存數值或文字，例如DATE系統變量用來儲存當前日期，參考下圖。
