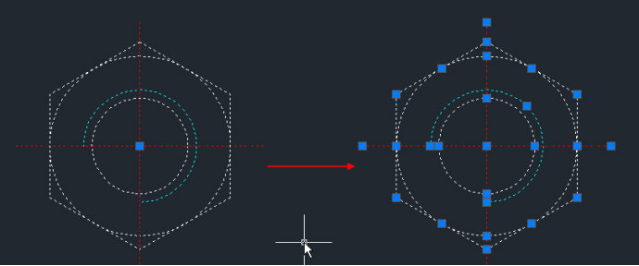

用過一段時間CAD的人都知道用炸開（X）命令可以將圖塊分解，也可以將多段線分解成直線等，之前發過文章介紹過圖塊無法分解的情況。但到底哪些圖形可以分解？會分解成什么對象？有哪些跟分解相關的命令？其實發現這里面的學問還真不少，這里簡單總結一下，希望對大家有幫助。

一、常規分解：炸開（EXPLODE）

在CAD中文版現在翻譯成分解，從英文直譯的話就是爆炸或炸開，這也是大家常用的分解命令，快捷鍵是一個字母X，說明使用非常頻繁。

炸開不僅可以分解圖塊，還可以分解多段線、面域、多行文字等，簡單說就是：將復合對象分解為其組件對象。

任何分解對象的顏色、線型和線寬都可能會改變。其他結果將根據分解的復合對象類型的不同而有所不同。

下面是對每個以下類型對象執行 EXPLODE 的結果：

二維多段線

放棄所有關聯的寬度或切線信息。對于有寬度的多段線，將沿多段線中心生成直線和圓弧。

三維多段線

分解成直線段。為三維多段線指定的線型將應用到每一個得到的線段。

將非平整面分解成曲面。

圓

圓無法分解，如果位于非一致比例的塊內，則分解為橢圓。

圓弧

圓弧無法分解。如果圓弧位于各軸向非一致比例的圖塊內，則分解為橢圓弧。

面域（REGION）

分解成直線、圓弧或樣條曲線。

多行文字

分解成單行文字對象。

多線（MLINE）

分解成直線和圓弧。

標注和引線

根據標注和引線的不同，可分解成直線、樣條曲線、實體（箭頭）、塊插入（箭頭、注釋塊）、多行文字或公差對象。

注釋性對象

將當前比例圖示分解為構成該圖示的組件（已不再是注釋性）。已刪除其他比例圖示。

圖塊

圖塊一次只能分解一層。如果一個塊內包含其他圖塊或多段線，分解后這些多段線和圖塊或保留，如果需要分解這些圖形需要再次炸開。

具有相同 X、Y、Z比例的塊將分解成它們的部件對象。具有不同 X、Y、Z比例的塊（非一致比例塊）可能分解成跟原始對象不同的圖形，例如圓會分解成橢圓、弧被分解成橢圓弧等。

當按非統一比例縮放的塊中包含無法分解的對象時，這些塊將被收集到一個匿名塊（名稱以“*E”為前綴）中，并按非統一比例縮放進行引用。如果這種塊中的所有對象都不可分解，則選定的塊參照不能分解。非一致縮放的塊中的體、三維實體和面域圖元不能分解。

為什么圖塊無法分解？

分解一個包含屬性的塊將刪除屬性值并重顯示屬性定義。

無法分解使用外部參照插入的塊及其依賴塊。

不能分解使用 MINSERT 命令插入的塊（多重插入塊）。

cad圖塊無法分解怎么辦？

用多重插入塊加密的CAD圖紙如何分解？

CAD為什么有些普通圖塊不能分解？怎樣才能重新分解這些圖塊？

陣列

高版本CAD創建的陣列對象類似于一個動態塊，可以動態調整。分解可將關聯陣列分解為原始對象的副本。

體(SOLID)對象

分解成一個單一表面的體（非平面表面）、面域或曲線。

網格（MESH）對象

將每個面分解成獨立的三維面對象。將保留指定的顏色和材質。多面網格(POLYMESH)

單頂點網格分解成點對象。雙頂點網格分解成直線。三頂點網格分解成三維面。

三維實體

將平整面分解成面域。
