其實CAD中的特性匹配工具是一個使用上非常方便的編輯工具，它對于同類對象的編輯顯得非常有用。


該命令是將源對象的特性，包括其不同的顏色、圖層、線型、線型比例等要素，全部賦給目標對象的工具。

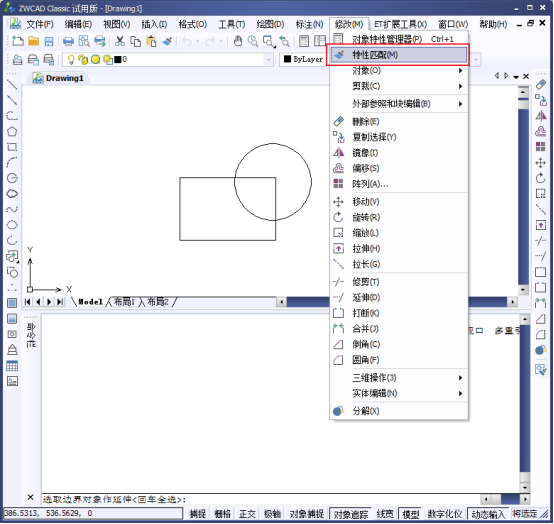

首先我們調用特性匹配命令，這時可以通過菜單選擇【修改】--再選擇【特性匹配】命令，或者我們也可以在【標準】工具欄中點擊【特性匹配】按鈕。

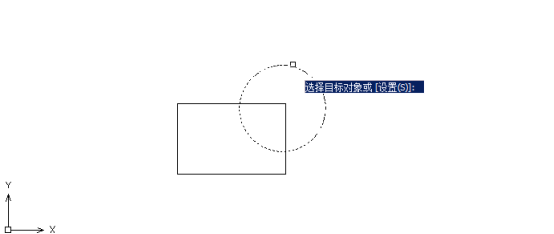

這時如果命令行出現提示用戶需要選擇源對象，那么在用戶選擇好了源對象后，光標就會變?yōu)樾》綁K和小毛刷的樣子，如圖下圖所示。




同時我們可以在命令行把提示當前活動的設置包括：顏色、線型、線型比例、線寬、厚度、打印樣式、文字、標注、圖案填充并要求選擇目標對象或選擇設置（S）對象，逐一完成設置。


如果是在該提示下用戶直接選擇了對象的話，即選擇目標對象的操作，那么這些目錄對象的特性將會被源對象的特性所替代。

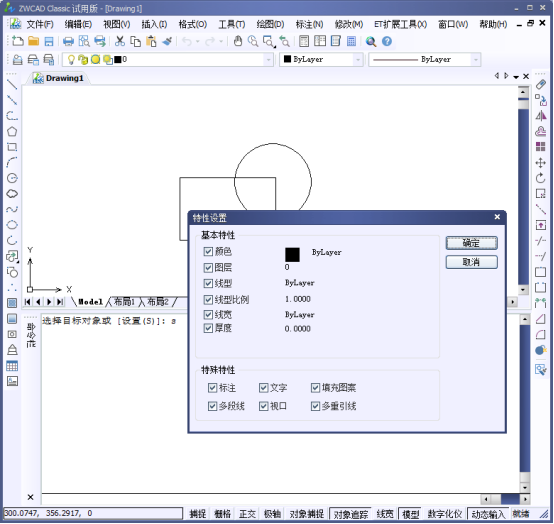

如果用戶在該提示時選擇了輸入選項S，這時系統將會彈出如圖下圖所示的【特性設置】對話框，用戶就可以使用該對話框進行對要匹配的選項的相關設置。





以上，是我們通過中望CAD操作得出的方式，僅供參考。
