CAD圖紙中怎么把實線變成虛線？cad中繪制圖紙的時候，如果不小心把虛線化成實線，該怎么改回來呢？
下面我們就來看看詳細的教程，需要的朋友可以參考下哦。
方法一：
1、雙擊cad的快捷圖標。我在上面隨便畫了一個矩形。
2、選擇右上角線性控制工具欄，選擇“其他”。
3、在新出現的窗口中選擇“加載”。
4、拖動上圖中加載下面的線型選擇，這里我個人選擇的是紅色框住的那種線型，如下圖所示。點擊確定。這時回到cad的工作空間，選擇剛上添加的那個虛線線型，置為當前就可以了。

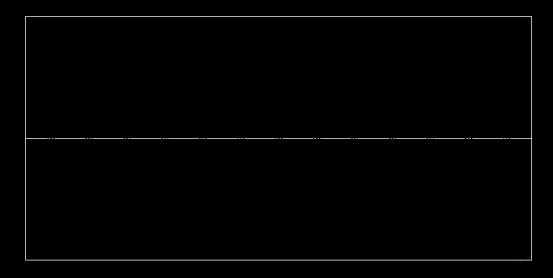

5、這時，繪制一個一條直線，如下圖所示。很明顯，畫出的直線就是虛線。
方法二：
還是以上圖中那個矩形為例子。
如果要將上圖中的直線變成虛線怎么辦呢？選擇矩形，在右上角的線型控制中選擇虛線。
這時，你就會發現，實線的矩形變成虛線了。
明明使用的是虛線，可是還是顯示實線？
很多使用cad的人都會遇到這個問題，一般都是cad設置錯了。在cad的命令框中輸入：highlight，按回車鍵，輸入1，這時，你會發現虛線已經出來了。
以上是我們能給大家提供的兩個辦法啦。
