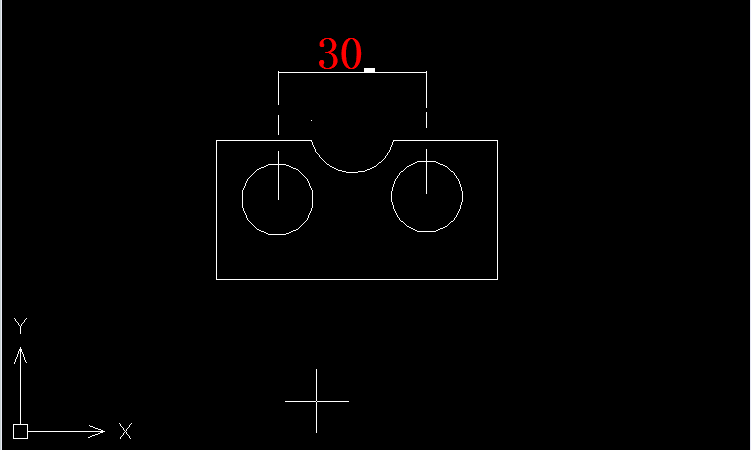

  使用CAD軟件進行工程制圖或者機械作圖的時候往往會遇到一些標注的問題，比如標注與圖中的某些非線段相交，影響了設計圖紙的觀看又或者由于和幾個線段都相交，標注主體不清晰。所以，這時候打斷標注，讓標注更好的發揮它的作用是一個很好的選擇。那么CAD如何打斷標注呢？下面小編就向大家介紹一下標注打斷這個命令。

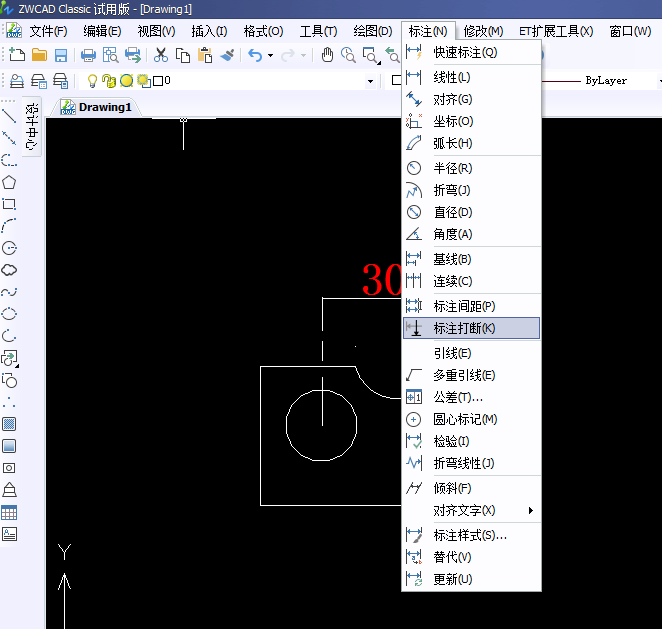

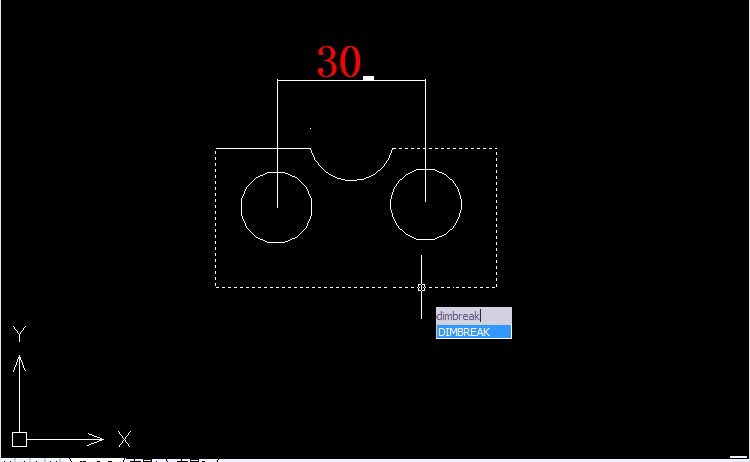

  第一步輸入命令符“dimbreak”（標注打斷命令），又或者在菜單上工具欄找到“標注”->”打斷標注”

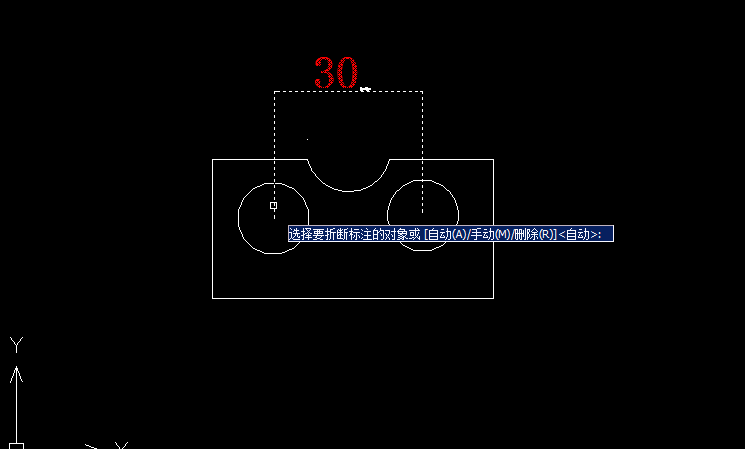

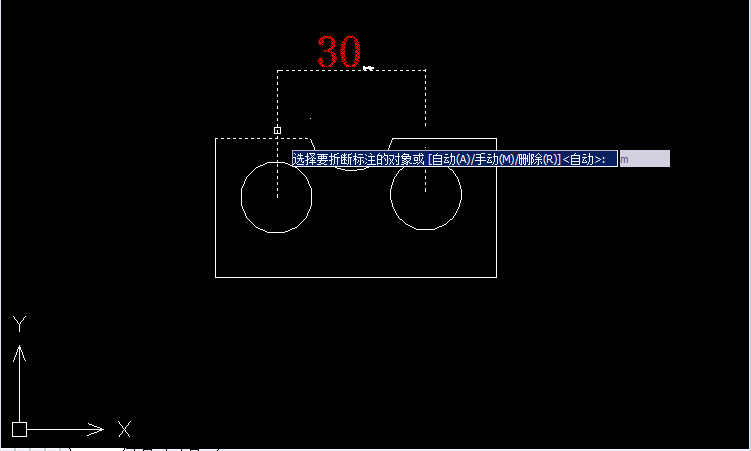

  第二步，選擇打斷的對象，之后選擇自動還是手動，選擇自動就是CAD軟件里的默認打斷方式，可以在“標注”->“標注式樣”里進行設置，這里，小編選擇了手動。

  第三步，選擇所需要打斷的地方進行打斷操作，手動的好處在于可以精準的確定打斷的位置和大小。然后標注就被打斷了。
