CAD怎么能提高填充圖層的速度

在日常的CAD使用中，可能會有不少讀者遇到當圖形復雜的時候，填充速度會很慢的問題，那么，有沒有方法提高填充速度呢？下面教大家一種方法。

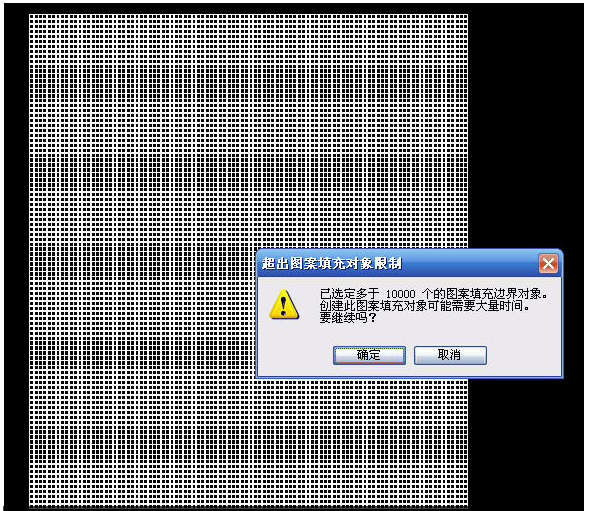

大家都知道，填充區域的自動搜索計算是很復雜的，CAD軟件通常只計算當前視圖里顯示的對象，當前視圖里顯示的對象越多，計算量越大，計算越復雜，所花費的時間也越多。因此當圖形中對象較多時，如果要對局部區域進行填充，效率最高的方式就是將填充區域盡量放大，使視圖中顯示的對象越少越好，另外，如果能將填充邊界外的其他對象隱藏，無疑更好。這一點不僅CAD如此，中望CAD等國產CAD也是如此。我們可以在CAD 2007做一個簡單的例子來證實這一點，在CAD中畫一個矩形，炸開，這樣就有了4條線，然后陣列100行，100列，陣列時矩形離近一點，但不要交叉（如果交叉，計算更復雜），然后輸入bh執行填充命令，點“添加：拾取點”按鈕，縮放視圖，使視圖中顯示較多的矩形（有3000以上就可以了），在任意一個矩形中點一下，此時CAD會彈出一個提示對話框，如下：

CAD在顯示對象多時填充計算速度同樣會變慢。假如你此時點“確定”，由于圖形都比較簡單，所花的時間并不長。如果圖形中有圓弧、交叉、嵌套等情況，當顯示的對象較多時，CAD速度也會非常慢。可以看一下命令行的提示如下：

拾取內部點或 [選擇對象(S)/刪除邊界(B)]: 正在選擇所有對象...

正在選擇所有可見對象...

正在分析所選數據...

正在分析內部孤島...

從上述提示可以了解到填充區域計算的過程。因此如果當圖面復雜的時候想提高填充速度，有三種方法：

一是如果填充區域是一個封閉的多段線或其他圖形，也不涉及到交叉和嵌套，比如說用矩形繪制的填充區域，建議用戶填充時用“選擇對象”的方式，直接選擇組成填充邊界的對象，這樣可以避免把計算時間花費到其他不相關的對象上。

二是盡量放大視圖，讓當前視圖中顯示的對象越少越好，如果放大后填充，縮放+填充會比不放大直接填充花費的時間更少，反而能提高效率。

三是建立邊界集，完整打開對話框后，可以看到一個選擇集按鈕，利用他可以將圍繞填充區域的對象框選出來，然后在點取填充區域

這樣的話，就只有選擇集內的對象參與填充計算，其他視圖中對象不參與填充計算，顯然也可以提高速度。

選擇哪種方法主要取決于填充區域的實際情況。
