CAD線型管理中全局比例因子與當前對象縮放比例的區別是什么？
在 CAD 繪圖的過程中，線條的顯示效果會直接影響著圖紙的清晰度和專業性。線型管理里的全局比例因子和當前對象縮放比例看似都和線型的縮放有關，卻在實際使用中發揮著不同的作用。那么，它們具體有哪些不同呢？接下來就為大家詳細地介紹。
問題描述：

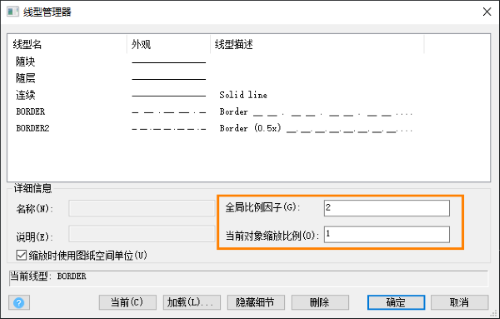

在線型管理對話框中，全局比例因子和當前對象縮放比例是什么意思，有什么區別？
步驟指引：
【全局比例因子】對圖紙中全部的線型都有作用，所有線型在其線型比例屬性值上都會自動乘以全局比例因子，然后顯示出來。

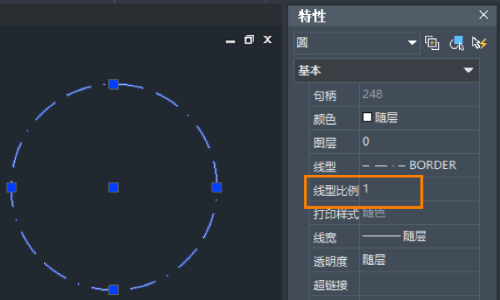

【當前對象縮放比例】影響后面繪制的線型比例，在其屬性中可以查到這個值，但對于已有的圖形線型比例沒有影響。

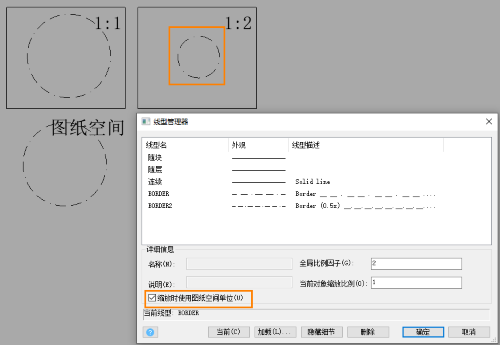

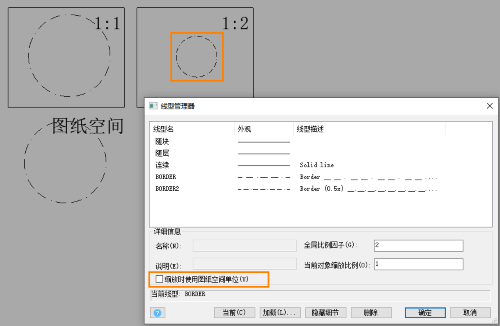

【縮放時使用圖紙空間單位】針對布局視口內的線型比例顯示，當勾上后，視口內的線型會與視口比例相關，去掉勾選后，視口內的線型比例同模型空間保持一致。
以上就是本文的全部內容，希望對你有幫助，感謝你的耐心閱讀。
