CAD尺寸界線為什么只顯示一邊
在CAD繪圖過程中，精準且規范的尺寸標注對清晰傳達設計意圖至關重要，而尺寸界線作為尺寸標注的重要組成部分，其完整顯示是保證標注準確與美觀的基礎。但不少CAD使用者會遭遇這樣的困擾：尺寸界線為何只顯示一邊？就像在繪制建筑平面圖時，門窗尺寸標注只有一側出現尺寸界線，不僅破壞了標注的對稱性，還可能引發對尺寸范圍界定的誤解；機械制圖中，零件輪廓尺寸標注也出現單邊尺寸界線的狀況，給后續加工制造帶來疑惑。這種異?，F(xiàn)象究竟是軟件設置失誤，還是繪圖過程中的操作不當導致的呢？下面我們就來深入剖析其背后的原因，并給出對應的解決方法 。
問題描述：

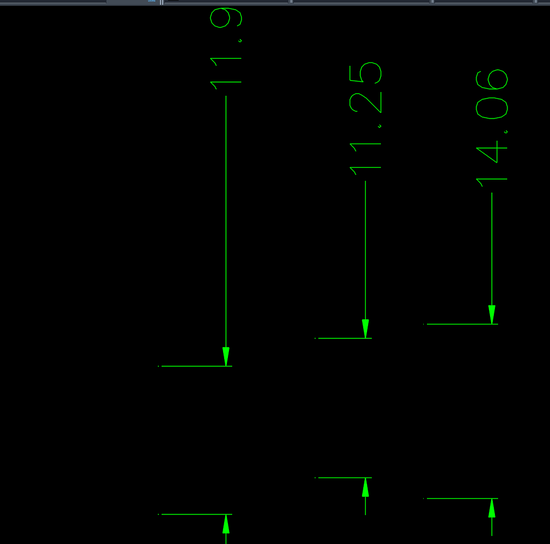

如下圖，當尺寸數值在外側時，尺寸界限之間的線該如何調出？
步驟指引：

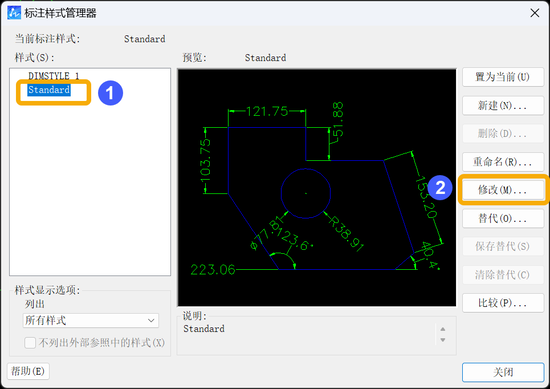

1.點擊帶單【格式-標注樣式】（【DIMSTYLE】命令）；

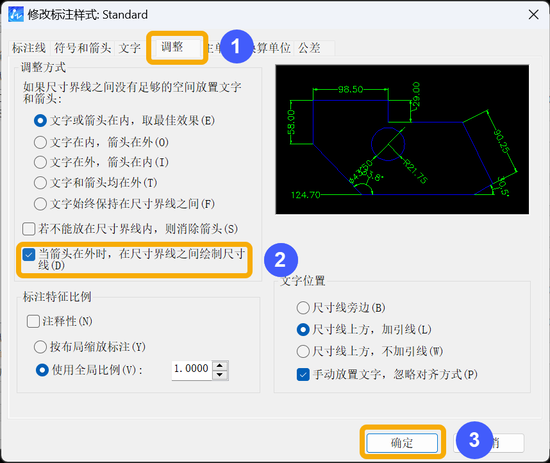

2.在【調整】頁面，勾選【當箭頭在外時，在尺寸界線之間繪制尺寸線】，完成設置即可。
以上就是相關內容的梳理，但愿能給您帶來一些幫助。感謝你的認真閱讀，如有任何想法，歡迎隨時溝通交流！
